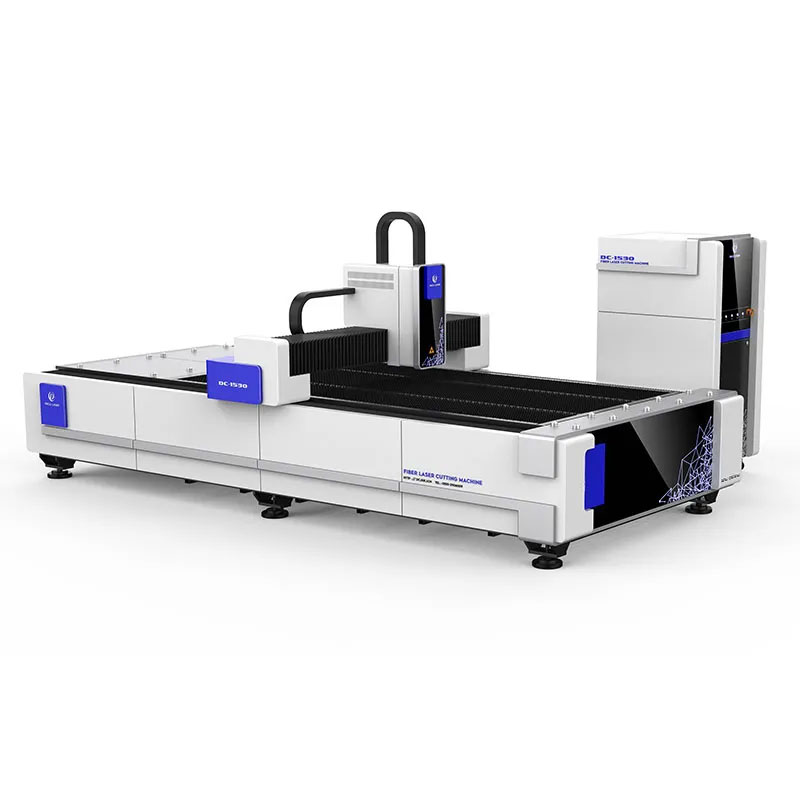

Одноплатформенные станки лазерной резки

Система ЧПУ станка вводит программу резки детали, подлежащей резке. Под управлением системы ЧПУ вращающееся устройство приводит заготовку во вращение, а резак выполняет плоскостное геометрическое движение в соответствии с программой резки. Благодаря вращению + плоскостному геометрическому движению достигается трехмерная резка поверхности, т.е. последовательная резка по линии.

Description

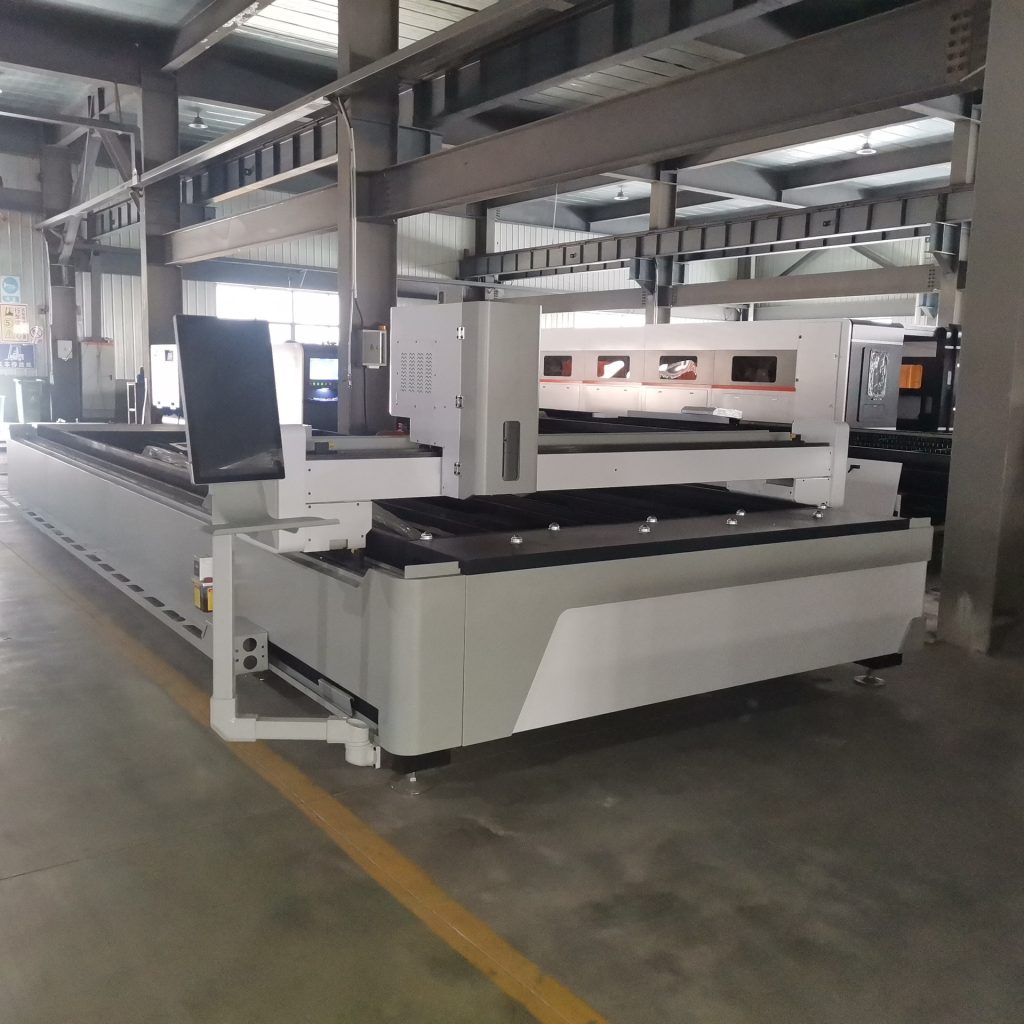

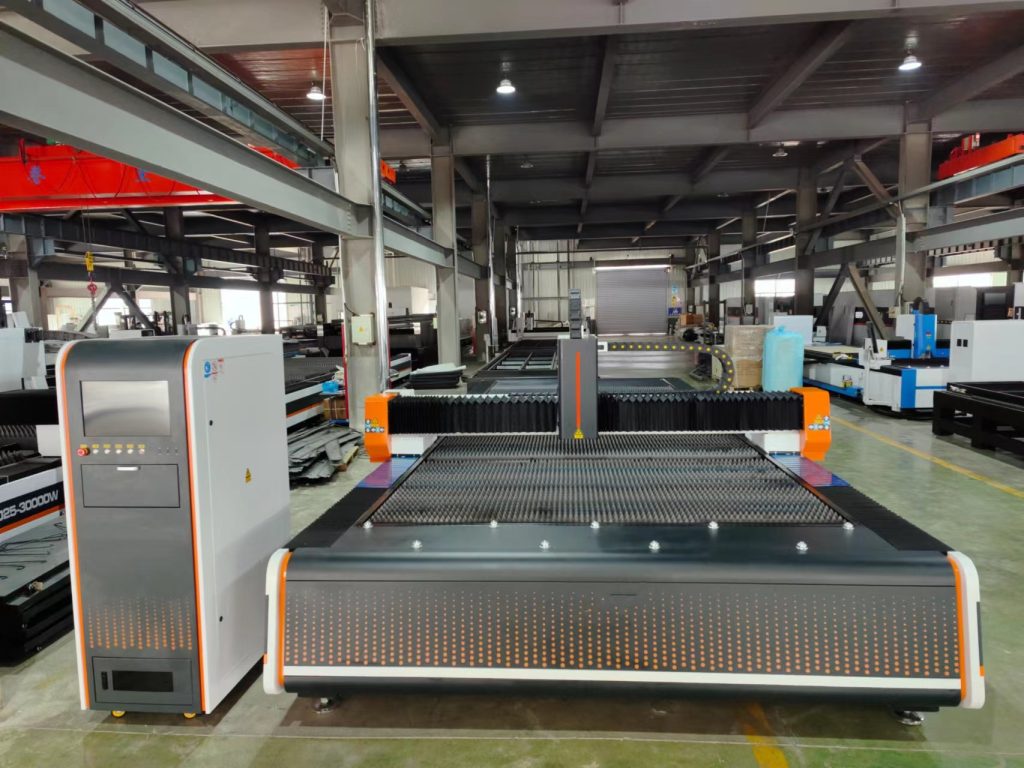

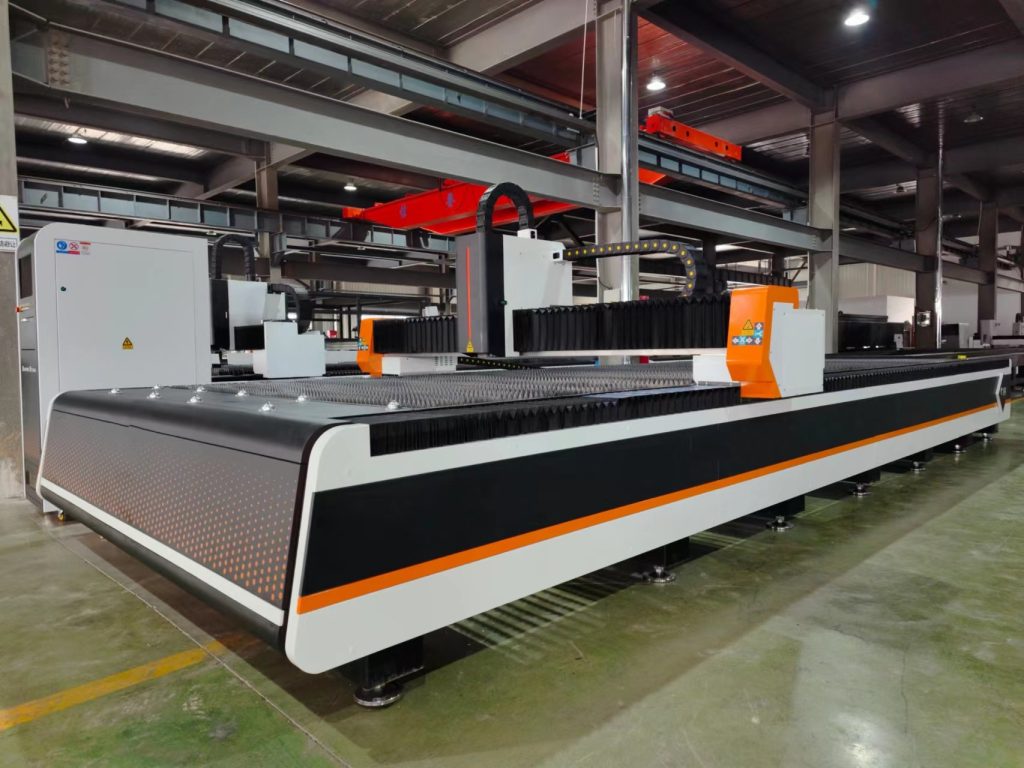

Образцы

Преимущества

1. отличное качество луча: меньшее сфокусированное пятно, более тонкие линии резки, более высокая эффективность и лучшее качество обработки;

2. высокая скорость резки: в два раза быстрее, чем станки лазерной резки CO2 той же мощности;

3. высокая стабильность: для стабильной работы используется первоклассный волоконный лазер, а срок службы ключевых компонентов может достигать 100 000 часов;

4, очень высокая эффективность электрооптического преобразования: волоконный лазерной резки машины, чем CO2 лазерной резки машины эффективность электрооптического преобразования в два раза выше, энергосбережения и охраны окружающей среды;

5, очень низкая стоимость использования: вся машина потребление энергии составляет всего 20-30% от аналогичного CO2 лазерной резки машины

30;

6, очень низкие эксплуатационные расходы: нет лазерного рабочего газа; волоконно-оптической передачи, без отражателя линзы; может сэкономить много затрат на техническое обслуживание;

7, эксплуатация и обслуживание продукта удобны: волоконно-оптическая передача, нет необходимости регулировать оптический путь;

8, супер гибкий эффект световода: небольшой размер, компактная структура, легко гибкие требования к обработке

Параметр

Параметры / Модель LFS3015-2000W обменный стол без большого окружения
Диапазон обработки 3000*1500
Максимальная мощность лазера 1500W/2000W/3000W/6000W/20000W
Регулировка высоты Отслеживание плоскости
Минимальная ширина линии 0,15 мм
Частота импульсов 1-5000Гц
Точность повторного позиционирования ±0,03 мм
Прицеливание и позиционирование Красный свет
Потребляемая мощность всей машины ≤60 кВт
Необходимая мощность 380V/50Hz/60Hz/80A
Размеры 8000x2800x1900mm

Additional information

Weight 500 kg
Dimensions 5 × 5 × 15 cm

ファイバ レーザー切断機

機械の数値制御システムは必要な切断部品の切断プログラムを入力し、数値制御システムの制御の下で、回転装置はワークを回転させ、トーチは切断プログラムに従って平面幾何運動を行い、回転+平面幾何運動を通じて、立体曲面切断すなわち相貫線切断を実現する。

Categories: , SKU: WY-YYHFJ

Description

見本



機械紹介:

機械の数値制御システムは必要な切断部品の切断プログラムを入力し、数値制御システムの制御の下で、回転装置はワークを回転させ、トーチは切断プログラムに従って平面幾何運動を行い、回転+平面幾何運動を通じて、立体曲面切断すなわち相貫線切断を実現する。

ファイバ レーザー切断機の利点:

1、卓越したビーム品質:焦点スポットがより小さく、切断線がより細かく、作業効率がより高く、加工品質がより良い。

2、極めて高い切断速度:同等電力CO 2レーザー切断機の2倍である。

3、極めて高い安定性:世界トップクラスの光ファイバレーザを採用し、性能が安定し、重要部品の使用寿命は10万時間に達することができる。

4、極めて高い電気光学変換効率:光ファイバレーザー切断機はCO 2レーザー切断機より電気光学変換効率が2倍高く、省エネ、環境保護。

5、極めて低い使用コスト:全体の消費電力は同類のCO 2レーザー切断機の20-30%にすぎない。

6、極めて低いメンテナンスコスト:レーザ作動ガスなし、光ファイバ伝送、反射レンズ不要、大量のメンテナンスコストを節約でき。

7、製品の操作メンテナンスが便利:光ファイバ伝送、光路を調整する必要がない。

8、超強いフレキシブル導光効果:体積が小さく、構造がコンパクトで、フレキシブル加工の要求が容易である。

パラメトリックデータ詳細:

モデル

交換台は大きな包囲を持たない

加工ストローク

3000*1500

最大レーザパワー

1500W/2000W/3000W/6000W/20000W

高さ調整

平面追跡

最小線幅

0.15mm

パルス周波数

1-5000Hz

重复定位精度

±0.03mm

ポジショニング

レッドライト

機械全体の消費電力

≤60kw

電力需要

380V/50Hz/60Hz/80A

外形寸法

8000x2800x1900mm
